Κιτ τοποθέτησης φωτοβολταϊκών κεραμοσκεπών

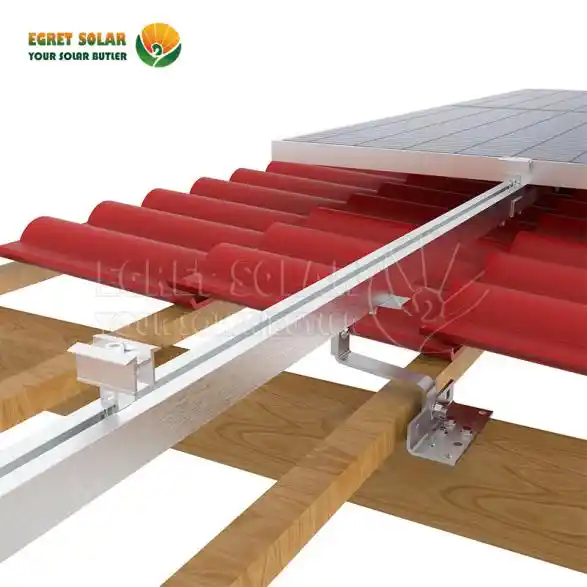

Το Photovoltaic Tile Roof Mounting Kit είναι ένα πλήρες σύστημα τοποθέτησης φωτοβολταϊκών, που παρέχεται από την Xiamen Egret Solar New Energy Technology Co.,Ltd για την ασφαλή και σταθερή εγκατάσταση ηλιακών συλλεκτών σε στέγες κεραμικών πλακιδίων (πήλινων πλακιδίων). Αυτό το δομικό σύστημα χρησιμοποιεί γάντζο οροφής, ράγα αλουμινίου και σχεδιασμό ταχείας σφιγκτήρα. Τοποθετείται στις τεγίδες της οροφήςρυθμιζόμενοι γάντζοι οροφής από ανοξείδωτο χάλυβα, στη συνέχεια μεταφέρει τα φωτοβολταϊκά πάνελ σε ράγες από κράμα αλουμινίου, επιτέλους, χρησιμοποιώντας σφιγκτήρα μεσαίου και άκρου για να τα στερεώσετε σταθερά. Ολόκληρο το σύστημα διαθέτει μια απλή δομή και βελτιωμένα εξαρτήματα, τα οποία προσφέρουν ευκολία εγκατάστασης και δομική σταθερότητα.

Προσδιορισμός

Συστατικό

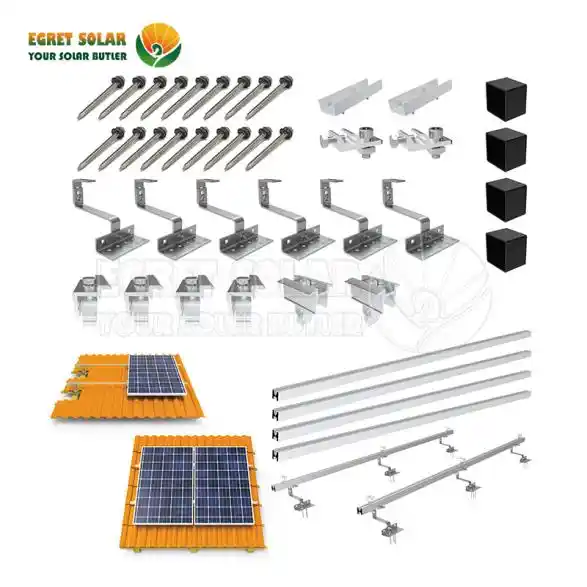

Το σετ εγκατάστασης φωτοβολταϊκών συστημάτων 2x της Egret Solar, σχεδιασμένο για εγκατάσταση δύο ηλιακών συλλεκτών στην οροφή, περιλαμβάνει τα ακόλουθα εξαρτήματα.

1.Τέσσερα τεμάχιαηλιακές ράγες αλουμινίου 40x40mm. Κατασκευασμένο από κράμα αλουμινίου υψηλής αντοχής AL6005-T5 με ανοδιωμένη επιφάνεια, με επιφανειακή μεμβράνη οξειδίου πάχους 10 μm, παρέχει εξαιρετική αντοχή στη διάβρωση και ελαφριές ιδιότητες. Οι ράγες στερεώνονται σε γάντζους μέσω παξιμαδιών, για τη στήριξη των φωτοβολταϊκών μονάδων. Ο μοναδικός σχεδιασμός διατομής επιτρέπει στα παξιμάδια να δεσμεύονται από οποιαδήποτε θέση στην κορυφή ή στην κορυφή των σιδηροτροχιών. γεγονός που καθιστά την εγκατάσταση ευέλικτη και βολική.

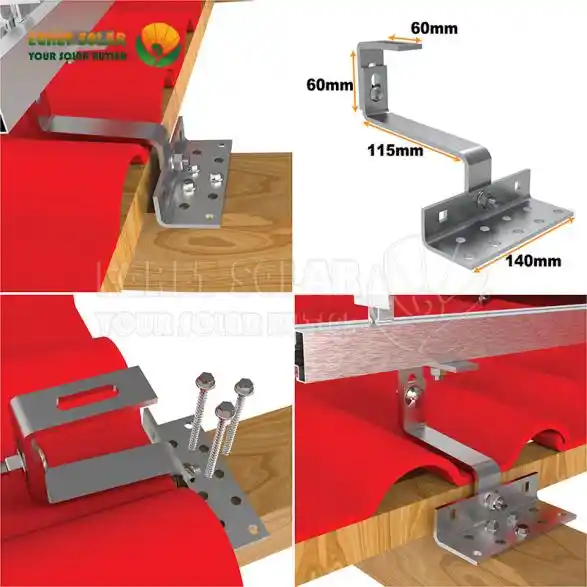

2. Ρυθμιζόμενοι γάντζοι στέγης έξι τεμαχίων. Κατασκευασμένοι από ανοξείδωτο χάλυβα SUS304, προσφέρουν υψηλή αντοχή και αντοχή στη διάβρωση. Τα άγκιστρα στερεώνονται σε δοκούς οροφής με βίδες με αυτοκόλλητη τομή. Τα ρυθμιζόμενα άγκιστρα υποστηρίζουν τόσο οριζόντια όσο και κατακόρυφη ρύθμιση, για να προσαρμόζονται ευέλικτα σε διαφορετικούς τύπους πλακιδίων και ανομοιομορφίες οροφής.

3. 2 τεμ. Οι σύνδεσμοι ράγας χρησιμοποιούνται ευρέως για τη σύνδεση δύο σιδηροτροχιών. Μπορεί να επεκτείνει το μήκος της ράγας αλουμινίου. Αποδεχτείτε την προσαρμογή.

4. 4 τμχ σφιγκτήρες ταχείας απόληξης. Τοποθετημένο στο εξωτερικό άκρο της φωτοβολταϊκής μονάδας, είναι κατάλληλο για φωτοβολταϊκά πλαίσια πάχους 30-40 mm.

5,2 τεμ. γρήγοροι μεσαίοι σφιγκτήρες. Τοποθετημένο μεταξύ δύο φωτοβολταϊκών μονάδων, ο συμπαγής σχεδιασμός μεταφέρει αποτελεσματικά τα φορτία και διατηρεί ομοιόμορφη απόσταση των μονάδων.

Προεξοχές γείωσης 6,2 τμχ. Χρησιμοποιείται για ηλεκτρικές συνδέσεις γείωσης του ηλιακού συστήματος στήριξης. Εξασφαλίζει την ασφάλεια γείωσης αντικεραυνικής προστασίας ολόκληρου του φωτοβολταϊκού συστήματος.

7. τέσσερα τεμ καπάκια

Εγκατεστημένα και στα δύο άκρα της ράγας, αυτά τα ακραία καπάκια παρέχουν αδιάβροχες, αδιάβροχες και προστατευτικές λειτουργίες. Αποτρέπουν την είσοδο ξένων αντικειμένων στη ράγα. Έτσι παρατείνεται η διάρκεια ζωής του συστήματος.

Εφαρμογή

Το κιτ στερέωσης κεραμοσκεπής προορίζεται για την εγκατάσταση και στερέωση δύο ηλιακών φωτοβολταϊκών πλαισίων σε εγκατάσταση φωτοβολταϊκού συστήματος κεραμοσκεπής κατοικιών & φωτοβολταϊκά έργα κεραμοσκεπής μικρών εμπορικών κτιρίων.

Φόντα

1.Εύκολη και γρήγορη εγκατάσταση

Το κιτ στερέωσης με πλακάκια/σχιστόλιθο/διπλωμένη οροφή 2 Τα ηλιακά φωτοβολταϊκά πάνελ αποτελούνται από λίγα μόνο εξαρτήματα, όπως άγκιστρα οροφής, ηλιακές ράγες και σφιγκτήρες κ.λπ.

2. Προστατεύει τη στέγη και αποτρέπει τη φθορά των κεραμιδιών

Δεν απαιτείται διάτρηση ή συγκόλληση στα κεραμίδια. Προστατεύει αποτελεσματικά την ακεραιότητα και τη στεγανοποίηση των πλακιδίων στέγης.

3. Υλικά υψηλής ποιότητας, ανθεκτικά και μακράς διαρκείας

Κατασκευασμένο από κράμα αλουμινίου AL6005-T5 & SUS304, προσφέρει υψηλή αντοχή, εξαιρετική αντοχή στη διάβρωση, αντοχή στη σκουριά. Η διάρκεια ζωής ολόκληρου του συστήματος μπορεί να φτάσει τα 25 χρόνια.

4. Αμφίδρομη προσαρμογή, υψηλή προσαρμοστικότητα

Τα ρυθμιζόμενα άγκιστρα μπορούν να κάνουν προσαρμογή τόσο σε οριζόντια όσο και σε κάθετη ρύθμιση,

5. Ολοκληρωμένο κιτ, λύση ενός βήματος. Αυτό το κιτ περιλαμβάνει όλα τα αξεσουάρ που χρειάζονται για την εγκατάσταση δύο ηλιακών συλλεκτών. Δεν χρειάζεται να αγοράσετε πρόσθετα αξεσουάρ. Η εγκατάσταση είναι έτοιμη αμέσως.

FAQ

Q1. Μπορώ να λάβω το δωρεάν δείγμα των μονάδων PV Bracket Tile Roof Set 2 Modules;

Α1. Ναι, φυσικά. Κανονικά, η Egret Solar θα παρέχει το δωρεάν δείγμα. Αλλά το φορτίο συλλέγεται.

Ε2. Ποιος είναι ο χρόνος παράδοσης για τους βραχίονες τοποθέτησης ηλιακού Egret, όπως η ηλιακή θήκη αυτοκινήτου;

Α2. 10-25 ημέρες μετά τη λήψη της κατάθεσης. Εξαρτάται από την ποσότητα παραγγελίας.

Ε3. Τι πιστοποίηση έχετε;

Α3. Διαθέτουμε πιστοποίηση CE, SGS & ISO.

Ε4. ποιος είναι ο τρόπος συσκευασίας;

Α4. Χαρτοκιβώτια με παλέτες

Q5. Ποιοι είναι οι όροι πληρωμής;

Α5. Συνήθως με κατάθεση T/T30%, T/T 70% υπόλοιπο πριν από την αποστολή.
