Πώς να εγκαταστήσετε το ηλιακό σύστημα τοποθέτησης έρματος ανατολής-δύσης;

[Προετοιμασία πριν την εγκατάσταση]

Ακολουθεί μια λίστα με τα στοιχεία που πρέπει να προετοιμάσετε πριν την εγκατάσταση:

Εργαλεία:

Κατσαβίδι: Χρησιμοποιείται για το γερά σφίξιμο των βιδών.

Μεζούρα: Χρησιμοποιείται για να διασφαλιστεί ότι ο βραχίονας είναι στη σωστή θέση.

Επίπεδο: Χρησιμοποιείται για να επιβεβαιώσει ότι ο βραχίονας έχει εγκατασταθεί οριζόντια.

Το ηλιακό μας σύστημα έρματος περιλαμβάνει τα ακόλουθα εξαρτήματα:

Προσυναρμολογημένη υποστήριξη τρίποδων, Συναρμολόγηση ράγας και ράγας,Μέσος σφιγκτήραςAnd End Clamp, Rail Clamp, Grounding Clip ΚαιΠροεξοχή γείωσης、Δίσκος έρματος、M8*60 εξάγωνοι μπουλόνια και παξιμάδι φλάντζας M8. Θα πρέπει να σημειωθεί ότι πρέπει να παρέχετε μόνοι σας τους τσιμεντόλιθους.

Προσυναρμολογημένη υποστήριξη τρίποδων

Rail and Rail Splice

Ενδιάμεσος σφιγκτήρας και ακραίος σφιγκτήρας

Σφιγκτήρας ράγας

Κλιπ γείωσης και ωτίδα γείωσης

Δίσκος έρματος

[Βήμα 1]

Ξεδιπλώστε τον προσυναρμολογημένο βραχίονα και τοποθετήστε τα εξαγωνικά μπουλόνια M8*60 και τα παξιμάδια φλάντζας M8 στα σημεία A, B και C που επισημαίνονται στο παρακάτω διάγραμμα για να στερεώσετε το στήριγμα του τρίποδου.

[Βήμα 2]

Σύμφωνα με τα σχέδια, τα προσυναρμολογημένα στηρίγματα τρίποδων στο Solar Flat Roof Mounting System είναι διατεταγμένα σε διαστήματα 2500 mm.

[Βήμα 3]

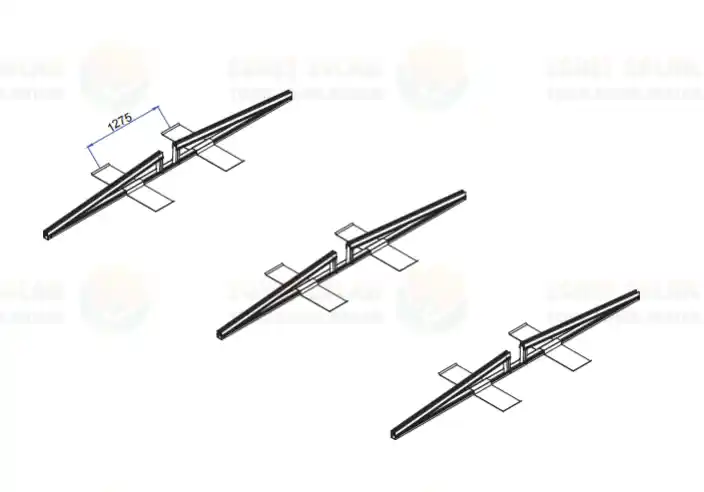

Τοποθετήστε το δίσκο έρματος στο προσυναρμολογημένο στήριγμα τρίποδων με τη σειρά του και η απόσταση μεταξύ των δύο δίσκων έρματος είναι περίπου 1275 mm, όπως φαίνεται στην εικόνα.

[Βήμα 4]

Τοποθετήστε το τσιμεντόλιθο στο δίσκο έρματος. Πρέπει να σημειωθεί ότι ένα προσυναρμολογημένο στήριγμα τρίποδων πρέπει να υποστηρίζεται από τέσσερις τσιμεντόλιθους και κάθε τσιμεντόλιθος πρέπει να ζυγίζει τουλάχιστον 60 κιλά. Οι διαστάσεις και η τοποθέτηση των τσιμεντόλιθων στο Σύστημα Solar Mounting Ballast από Μπετόν Επίπεδης Οροφής φαίνονται στο παρακάτω σχήμα.

[Βήμα 5]

Ακολουθεί μια κάτοψη του προσυναρμολογημένου στηρίγματος τριπόδου, του δίσκου έρματος και του μπλοκ σκυροδέματος μετά την ολοκλήρωση των παραπάνω βημάτων εγκατάστασης.

[Βήμα 6]

Συνδέστε τις ράγες χρησιμοποιώντας τη σύνδεση της ράγας και στερεώστε τους σφιγκτήρες ράγας στον προσυναρμολογημένο βραχίονα τριπόδου, όπως φαίνεται στην εικόνα.

[Βήμα 7]

Τοποθετήστε το ηλιακό πάνελ στη ράγα και τοποθετήστε το κλιπ γείωσης στο μπουλόνι του μεσαίου σφιγκτήρα, όπως φαίνεται στην εικόνα.

[Βήμα 8]

Τοποθετήστε τα ηλιακά πάνελ με τη σειρά και, στη συνέχεια, τοποθετήστε τον μεσαίο σφιγκτήρα και τον ακραίο σφιγκτήρα για να τα στερεώσετε, όπως φαίνεται στην εικόνα. Αυτό ολοκληρώνει την εγκατάσταση ολόκληρου του συστήματος τοποθέτησης ηλιακού έρματος Ανατολής-Δύσης.

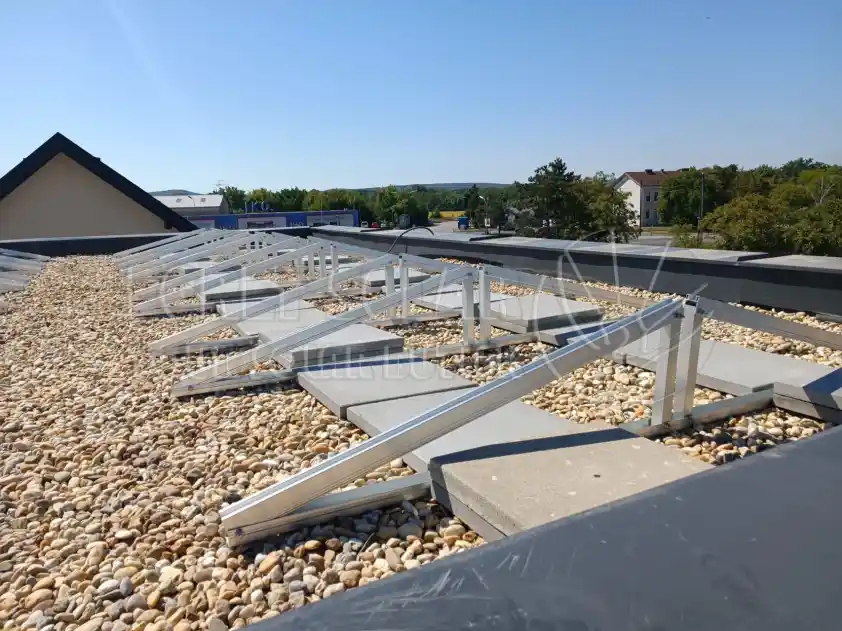

[Παράδειγμα εγκατάστασης]
