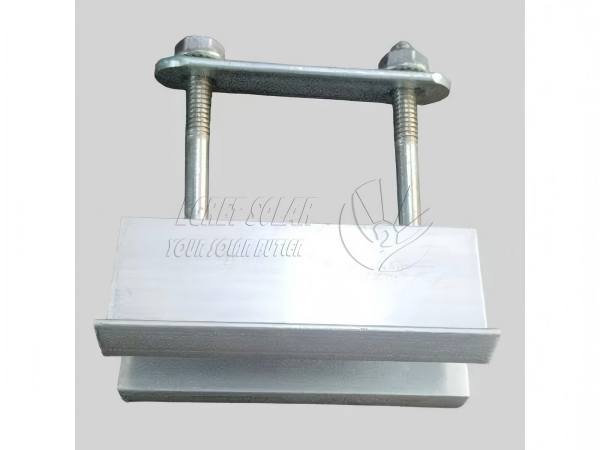

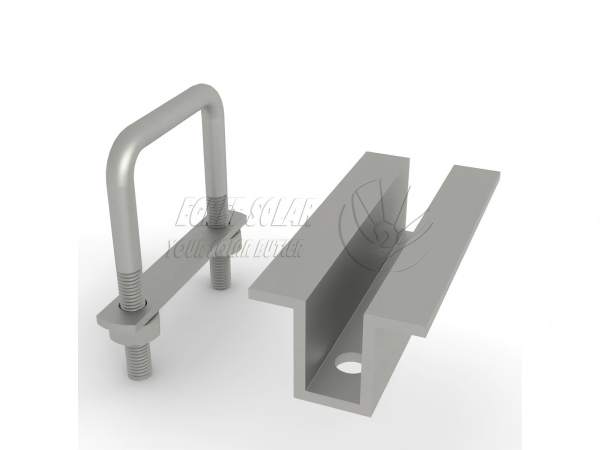

Dual U Bolt Solar Mid Clamp

Ο μεσαίος ηλιακός σφιγκτήρας Egret διπλού μπουλονιού U χρησιμοποιείται για τη στερέωση των ηλιακών συλλεκτών και στις δύο πλευρές στη μεσαία θέση μεταξύ δύο παρακείμενων ηλιακών φωτοβολταϊκών πλαισίων. Σε αντίθεση με τον συνηθισμένο ηλιακό μεσαίο σφιγκτήρα καιακραίο σφιγκτήρα, το σώμα του σφιγκτήρα είναι μακρύτερο, 80-100mm, με αποτέλεσμα πιο ομοιόμορφη κατανομή δύναμης και σχηματισμό μιας δομής ρυθμιστή για την αποφυγή συμπίεσης και γρατσουνίσματος του φωτοβολταϊκού πλαισίου αλουμινίου.

Το τυπικό μήκος του προϊόντος καλύπτει 80-100 mm και γίνονται δεκτά άλλα προσαρμοσμένα μήκη. Είναι συμβατό με το πάχος της κύριας φωτοβολταϊκής μονάδας 30/35/40 mm στην αγορά. το ύψος του σχήματος U μπορεί να προσαρμοστεί ώστε να ταιριάζει με τις διαφορετικές προδιαγραφές των τετράγωνων δοκών από χάλυβα.

ΠΑΡΑΜΕΤΡΟΙ ΠΡΟΪΟΝΤΟΣ

Οδηγίες προσαρμογής

Επιλογή μήκους σφιγκτήρα αλουμινίου: 80 mm έως 120 mm

Κατάλληλο ύψος πλαισίου φωτοβολταϊκού πάνελ: 30 έως 40 mm

Πλάτος ανοίγματος U-bolt (κατάλληλο για δοκούς ορθογώνιου σωλήνα): 40/60/80/100mm, κατάλληλο για ορθογώνια στηρίγματα 40×60, 50×80, 50×100 κ.λπ.

Διάμετρος Φ/Β μπουλονιού U: τυπικά M8 και M6

Εάν η ράγα του βραχίονα είναι στρογγυλός σωλήνας, μπορείτε να χρησιμοποιήσετε στρογγυλεμένο μπουλόνι σχήματος U. Εάν χρησιμοποιείται χάλυβας σε σχήμα U, μπορεί να χρησιμοποιηθείηλιακός μεσαίος σφιγκτήρας με πλαστικό παξιμάδι .

Συμπεριλαμβανόμενα εξαρτήματα

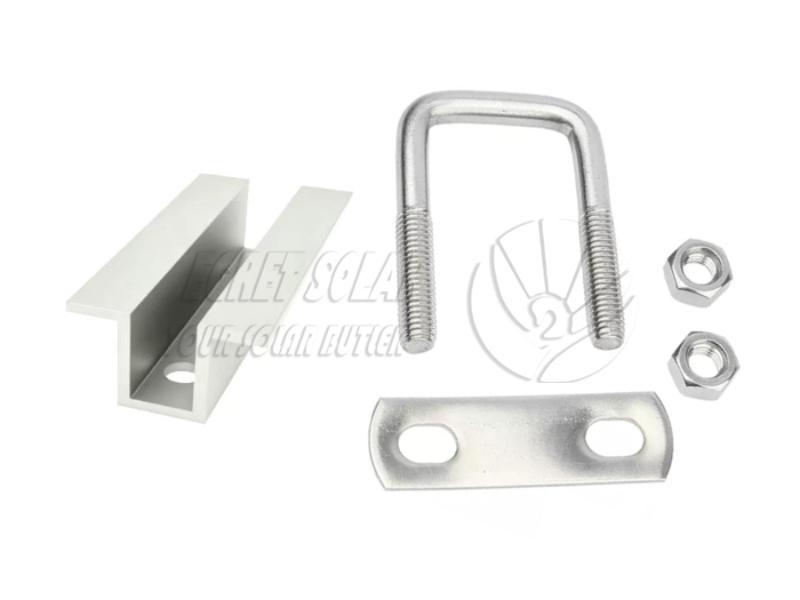

Το πλήρες σετ του σφιγκτήρα U-bolt pv αποστέλλεται ως σετ, δεν απαιτείται ξεχωριστή αγορά εξαρτημάτων. Το πλήρες σετ αποτελείται από τα εξής:

1.Μεσαίος σφιγκτήρας αλουμινίου *1

( Εξελασμένο προφίλ από κράμα αλουμινίου Al6005-T5, ανοδιωμένη επιφάνεια

2.Μακρύ πιάτο αλουμινίου*1

(Σφιγκτήρας αλουμινίου από το ίδιο υλικό)

3.U-μπουλόνι *1:

( Χάλυβας Q235 γαλβανισμένος εν θερμώ, ενσωματωμένος λυγισμένος, ανθεκτικός στη σκουριά και ανθεκτικός στις καιρικές συνθήκες)

4. Επίπεδες ροδέλες *2

( Γαλβανισμένοι εν θερμώ τυποποιημένοι συνδετήρες, αντιχαλαρωμένοι και αντιολισθηροί)

5. Παξιμάδια φλάντζας ή εξωτερικά εξάγωνα παξιμάδια *2

Χαρακτηριστικά του μεσαίου σφιγκτήρα ηλιακού U

Ισορροπημένη κατανομή τάσεων, αποτρέποντας την ολίσθηση του πάνελ

Η μεγάλη περιοχή σύνδεσης μεταξύ του σφιγκτήρα αλουμινίου και του πλαισίου του ηλιακού πάνελ και της ράγας εξασφαλίζει ομοιόμορφη κατανομή της τάσης σε σύγκριση με τον κοινό μεσαίο σφιγκτήρα, αποτρέποντας τη μετατόπιση του πάνελ κάτω από ισχυρούς ανέμους και διακυμάνσεις θερμοκρασίας.

Μακροχρόνια αντοχή στη διάβρωση εξωτερικού χώρου

Ηλιακός σφιγκτήρας στερέωσης διπλής στρώσης αντιστέκεται στις ακτίνες UV, τη βροχή και τη διάβρωση οξέων/αλκαλίων. Τα μπουλόνια U είναι γαλβανισμένα εν θερμώ, εξασφαλίζοντας λειτουργία χωρίς σκουριά για 15 χρόνια ακόμη και σε παράκτιες περιοχές με υψηλή περιεκτικότητα σε αλάτι και βροχερές νότιες περιοχές, κατάλληλες για διάφορα σκληρά εξωτερικά περιβάλλοντα.

Μεγάλη εξυπηρέτηση μετά την πώληση

Τα προϊόντα μας χρησιμοποιούν υλικά βάσης από χάλυβα υψηλής ποιότητας και έχουν γαλβανισμένο στρώμα 65 μm, παρέχοντας διάρκεια ζωής 25 ετών και εγγύηση 12 ετών.

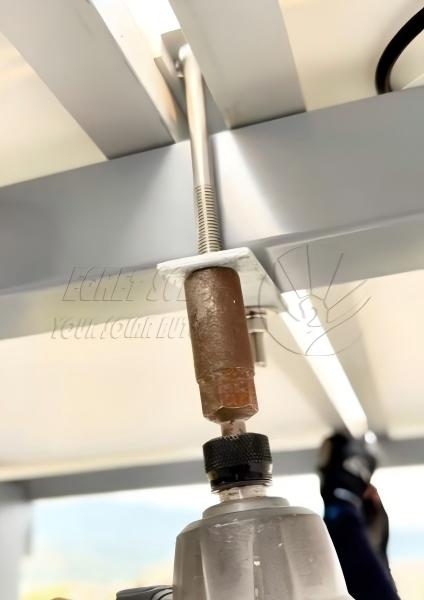

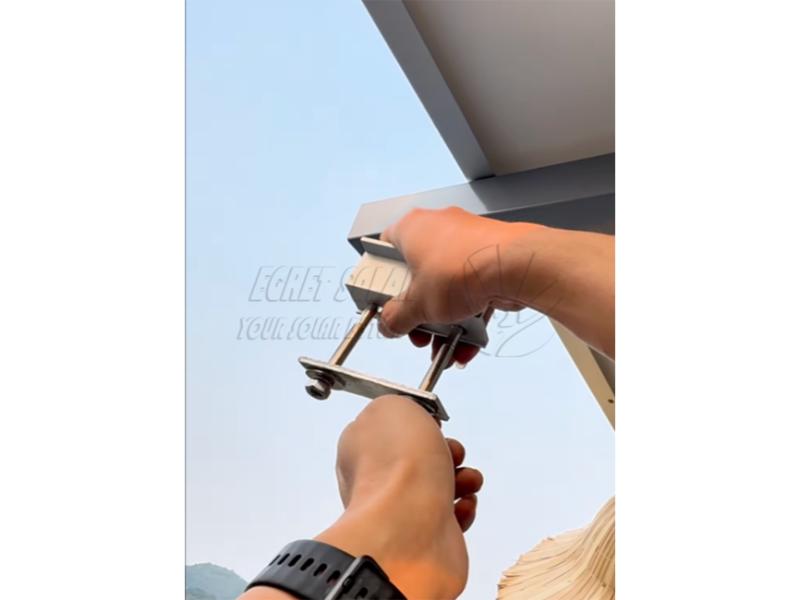

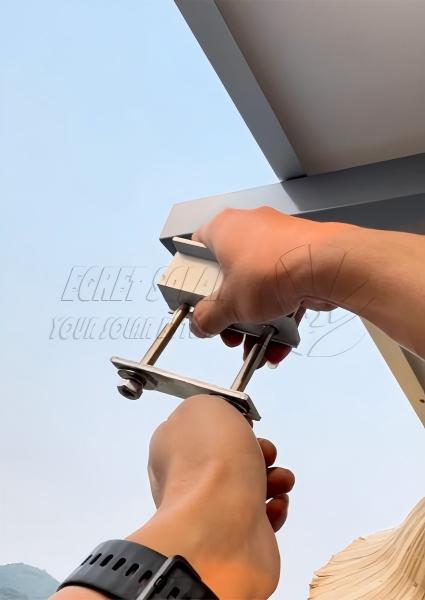

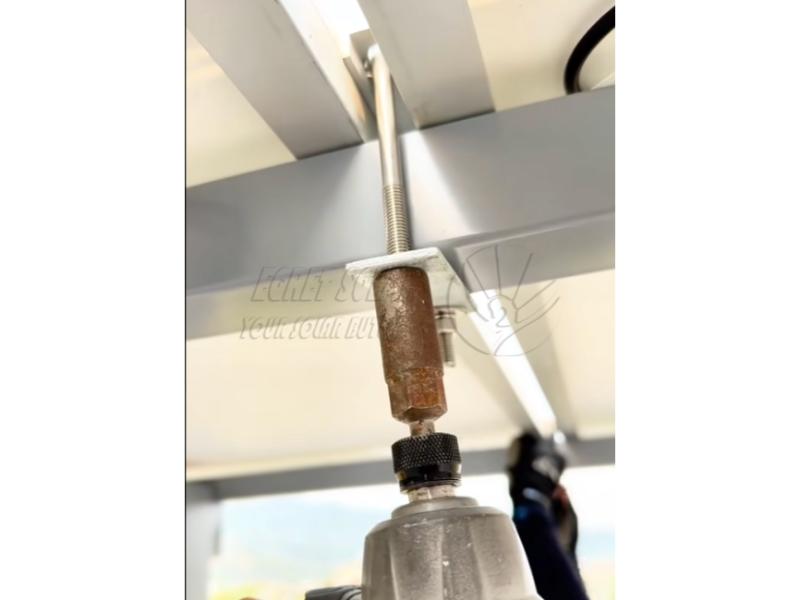

                                                                   Εικόνα εγκατάστασης που παρέχεται από πελάτη του Μαυρίκιου

FAQ

Q1. Σε ποιες τετράγωνες δοκούς σωλήνων μπορεί να κλειδώσει το μπουλόνι U;

Α1. Τα τυπικά μπουλόνια U εφαρμόζουν σε ορθογώνια γαλβανισμένα/τετράγωνα δοκάρια χάλυβα ZAM. Εάν ο βραχίονάς σας χρησιμοποιεί ειδικές δοκούς πλάτους/πάχους, μπορούμε να προσαρμόσουμε το ύψος του μπουλονιού U και το πλάτος ανοίγματος σύμφωνα με τα σχέδιά σας.

Ε2. Μπορεί αυτός ο σφιγκτήρας να χρησιμοποιηθεί σε περιοχές με υψηλή περιεκτικότητα σε αλάτι κοντά στη θάλασσα;

Α2: Ναι. Ο ηλιακός σφιγκτήρας U mid είναι ανθεκτικός στην υπεριώδη ακτινοβολία και στην όξινη βροχή. οι γαλβανισμένοι συνδετήρες εν θερμώ περνούν μια δοκιμή ψεκασμού αλατιού 500 ωρών. Για εξαιρετικά διαβρωτικά περιβάλλοντα, όπως τα νησιά, το μπουλόνι ψευδάργυρου-αλουμινίου-μαγνήσιου μπορεί να αναβαθμιστεί, με διάρκεια ζωής σε εξωτερικούς χώρους άνω των 20 ετών.

Ε3: Εάν το περιβάλλον εγκατάστασης είναι σκληρό, υπάρχουν προτεινόμενα συστήματα γείωσης που μπορούν να προσαρμοστούν σε αυτόν τον μεσαίο σφιγκτήρα;

Α: Συνιστούμε τη χρήση του συστήματος τετραγωνικών σωλήνων zam υψηλής αντοχής, κατάλληλο για περιοχές με έντονο χιόνι και άνεμο στην Ευρώπη. Δεν απαιτείται συγκόλληση, η σύνδεση και η στερέωση γίνονται απευθείας με μπουλόνια, καθιστώντας εύκολη την εγκατάσταση.
